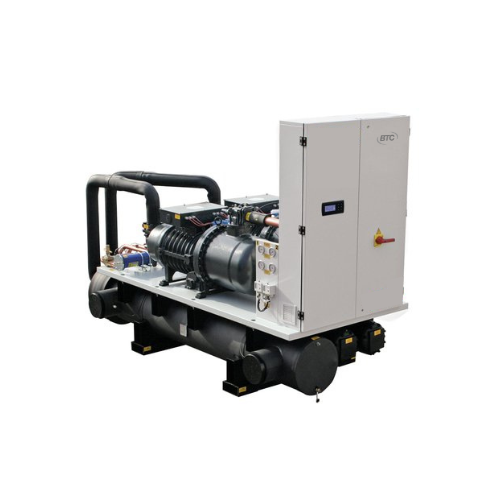

BTC CM TEE 322÷2582 VV/Y
| 322 | 342 | 392 | 452 | 492 | 592 | 652 | 732 | 902 | 1102 | 1202 | 1322 | 1452 | 1612 | 1812 | 2052 | 2292 | 2582 | |||
| Охлаждение | Холодопроиз-ть (1) | кВт | 235 | 279 | 325 | 375 | 424 | 526 | 599 | 672 | 778 | 905 | 1015 | 1140 | 1282 | 1433 | 1535 | 1681 | 1833 | 2060 |
| Потребл. мощность (1) | кВт | 73 | 85 | 103 | 118 | 133 | 158 | 176 | 193 | 228 | 262 | 296 | 327 | 364 | 417 | 447 | 483 | 528 | 599 | |
| Компрессоры | Количество | шт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Фреоновые контуы | шт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Ступени производительности | шт | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | |
| Испаритель | Расход воды | л/с | 11,23 | 13,33 | 15,53 | 17,92 | 20,26 | 25,13 | 28,62 | 32,11 | 37,17 | 43,24 | 48,49 | 54,47 | 61,25 | 68,47 | 73,34 | 80,31 | 87,58 | 98,42 |
| Падение давления | кПа | 49 | 34 | 39 | 41 | 34 | 50 | 48 | 55 | 51 | 57 | 55 | 56 | 52 | 69 | 75 | 54 | 62 | 86 | |
| Подсоед. по воде | DN | 100 | 125 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | |
| Соединительные патрубки | Линия всасывания | Ø мм | 2x42 | 2x42 | 2x54 | 2x54 | 2x54 | 2x64 | 2x64 | 2x76 | 2x76 | 2x76 | 2x76 | 2x89 | 2x89 | 2x89 | 2x89 | 2x89 | 2x108 | 2x108 |
| Жидкостная линия | Ø мм | 2x35 | 2x35 | 2x35 | 2x35 | 2x35 | 2x42 | 2x42 | 2x42 | 2x54 | 2x54 | 2x54 | 2x54 | 2x54 | 2x54 | 2x54 | 2x64 | 2x64 | 2x64 | |
| Электрические характеристики | Сеть питания | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Макс. рабочий ток | A | 178 | 214 | 238 | 270 | 306 | 354 | 398 | 438 | 518 | 602 | 602 | 658 | 818 | 834 | 801 | 863 | 1032 | 1144 | |
| Пусковой ток | A | 240 | 258 | 314 | 330 | 374 | 465 | 487 | 549 | 723 | 765 | 765 | 793 | 1610 | 1479 | 1013 | 1045 | 1129 | 1365 | |
| Звуковое давление | Стандартная версия (2) | дБ(А) | 76 | 76 | 76 | 76 | 76 | 76 | 76 | 77 | 78 | 79 | 80 | 80 | 81 | 82 | 82 | 83 | 84 | 85 |
| Сверхмалошумная версия SSL (2) | дБ(А) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 73 | 74 | 75 | 76 | 76 | 77 | 78 | 78 | 79 | 80 | 81 | |
| Масса | Транспортный вес | кг | 1480 | 1820 | 1840 | 1860 | 1900 | 2420 | 2540 | 2590 | 3190 | 3225 | 3525 | 4445 | 4530 | 4600 | 4560 | 6020 | 6055 | 6640 |
| Рабочий вес | кг | 1570 | 1960 | 1990 | 2010 | 2040 | 2680 | 2820 | 2850 | 3460 | 3480 | 3980 | 4980 | 5040 | 5100 | 5150 | 6720 | 6790 | 7340 | |
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
||||||||||||||||||||
| 322 | 342 | 392 | 452 | 492 | 592 | 652 | 732 | 902 | 1102 | 1202 | 1322 | 1452 | 1612 | 1812 | 2052 | 2292 | 2582 | |||
| L | STD/SSL | мм | 3300 | 3300 | 3700 | 3700 | 3700 | 3800 | 4000 | 4000 | 4300 | 4300 | 4300 | 5100 | 5100 | 5100 | 6000 | 6000 | 6000 | 6000 |
| W | STD | мм | 800 | 800 | 800 | 800 | 800 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1400 | 1400 | 1400 | 1400 |
| SSL | мм | 800 | 800 | 800 | 800 | 800 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 | 1450 | 1450 | 1500 | 1500 | |
| H | STD | мм | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2200 | 2200 |
| SSL | мм | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2200 | 2200 | 2300 | 2300 | |
1. Холодная вода 12/7 °C, температура конденсации 50 °C.
2. Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1)Масса агрегатов сверхмалошумного исполнения SSL приведена в соответствующей технической документации.
- Охлаждение, кВт
- 235-2060
- Нагревание, кВт
- нет
- Раздел
- Водяное охлаждение
