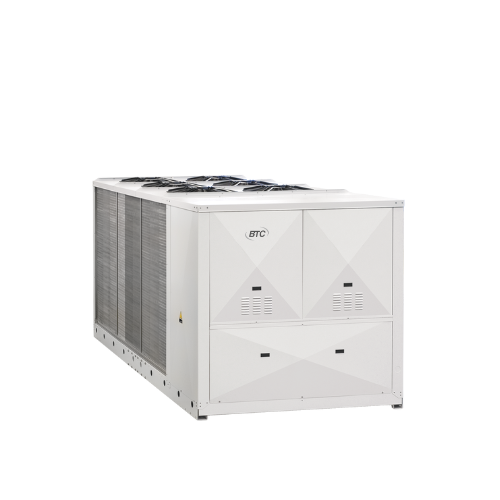

BTC CM A TWA/WP 212÷682 S/K/P/A

РЕВЕРСИВНЫЕ ТЕПЛОВЫЕ НАСОСЫ С ЭНЕРГОЭФФЕКТИВНОСТЬЮ КЛАССА А, С ОСЕВЫМИ ВЕНТИЛЯТОРАМИ, СПИРАЛЬНЫМИ КОМПРЕССОРАМИ И ПЛАСТИНЧАТЫМИ ТЕПЛООБМЕННИКАМИ

			212	222	242	272	302	342	362	412	442	482	562	622	682
Нагрев	Теплопроиз-ть (1)	кВт	227	256	272	294	342	369	389	420	476	532	566	677	762
	Потребл. мощность (1)	кВт	66	75	81	85	102	106	112	125	141	157	169	202	226
	COP (1)		3,44	3,41	3,36	3,46	3,35	3,48	3,47	3,36	3,38	3,39	3,35	3,35	3,37
Нагрев (EN 14511)	Теплопроиз-ть (1)	кВт	228	257	273	295	343	370	390	422	478	533	568	679	764
	Потребл. мощность (1)	кВт	68	77	83	87	105	108	115	128	144	160	172	206	230
	COP (1)		3,35	3,34	3,29	3,39	3,27	3,43	3,39	3,3	3,32	3,33	3,3	3,3	3,32
	SCOP (2)		3,4	3,47	3,4	3,39	3,42	3,39	3,4	3,41	3,37	3,41	3,36	3,38	3,48
	Энергоэффективность (2)	%	133	136	133	133	134	133	133	133	132	133	131	132	136
Охлаждение	Холодопроиз-ть (3)	кВт	194	217	239	259	294	322	339	359	421	475	512	597	671
	Потребл. мощность (3)	кВт	68	75	78	85	100	107	113	127	144	162	172	207	241
	EER (3)		2,85	2,89	3,06	3,05	2,94	3,01	3	2,83	2,92	2,93	2,98	2,88	2,78
Охлаждение (EN 14511)	Холодопроиз-ть (3)	кВт	193	216	238	258	293	321	338	358	419	474	510	595	669
	Потребл. мощность (3)	кВт	69	76	79	86	101	108	114	128	146	163	174	209	243
	EER (3)		2,8	2,84	3,01	3	2,9	2,97	2,96	2,8	2,87	2,91	2,93	2,85	2,75
	SEER (4)		4,05	4,06	4,1	4,11	4,07	4,07	4,08	4,35	4,42	4,45	4,55	4,55	4,55
	Энергоэффективность (4)	%	159	159	161	161	160	160	160	171	174	175	179	179	179
Компрессоры	Количество	шт	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	6+6	6+6
	Фреоновые контуы	шт	2	2	2	2	2	2	2	2	2	2	2	2	2
	Ступени производительности	шт	6	6	6	6	8	8	8	8	8	10	10	10	10
Испаритель	Расход воды	л/с	9,27	10,37	11,42	12,37	14,05	15,38	16,2	17,15	20,11	22,69	24,46	28,52	32,06
	Падение давления	кПа	44	55	42	38	49	37	41	46	46	32	37	33	30
	Подсоед. по воде	DN	80	80	80	80	80	80	80	80	80	150	150	150	150
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	152	166	187	199	224	241	258	274	324	358	391	446	500
	Пусковой ток	A	276	299	354	367	357	409	426	407	492	525	558	623	678
Агрегат с насосом	Располагаемый напор	кПа	155	130	205	190	180	185	175	160	130	185	175	160	145
	Подсоед. по воде	DN	100	100	100	100	100	100	100	100	100	100	100	150	150
Звуковое давление	Стандартная версия (5)	дБ(А)	72	71	71	72	72	73	74	74	76	76	76	76	77
	С опцией SL (5)	дБ(А)	69	68	68	69	69	70	71	71	73	73	73	73	74
	Сверхмалошумная версия SSL (5)	дБ(А)	65	65	65	66	66	67	67	67	68	69	70	---	---
Масса	Транспортный вес	кг	1954	2291	2409	2437	2567	2820	2830	3019	3164	3702	3832	4660	4698
	Рабочий вес	кг	1970	2310	2430	2460	2590	2850	2860	3050	3200	3750	3880	4720	4770
ГАБАРИТНЫЕ РАЗМЕРЫ
			212	222	242	272	302	342	362	412	442	482	562	622	682
L	STD	мм	2800	4000	4000	4000	4000	5000	5000	5000	5000	6200	6200	7200	7200
	SSL	мм	4000	4000	5000	5000	5000	5000	5000	5000	6200	6200	7200	---	---
W	STD/SSL	мм	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD/SSL	мм	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100

1 — Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
2 — Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
3 — Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
4 — Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
5 — Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1)Масса агрегатов сверхмалошумного исполнения SSL приведена в соответствующей технической документации.
