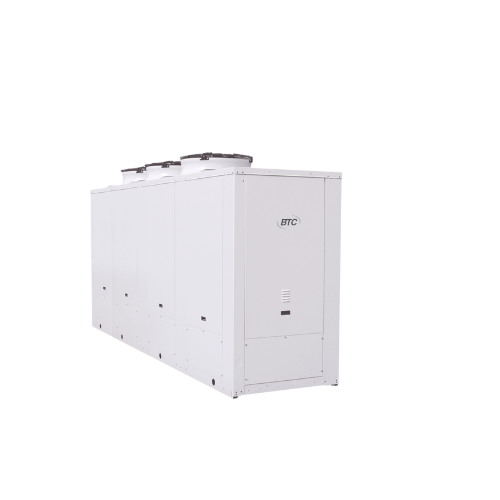

BTC CM A JCR 051÷172 S/K

КОМПРЕССОРНО-КОНДЕНСАТОРНЫЕ БЛОКИ С РАДИАЛЬНЫМИ ВЕНТИЛЯТОРАМИ И СПИРАЛЬНЫМИ КОМПРЕССОРАМИ

			51	61	71	81	91	101	111	131	152	172
Охлаждение	Холодопроиз-ть (1)	кВт	50,6	58,6	66,9	77,2	88,4	102	117	134	156	188
	Потребл. мощность (1)	кВт	18,3	21,4	24,9	28,2	31,9	36,6	43,2	49,6	58,2	69,2
Нагрев	Теплопроиз-ть (2)	кВт	55,5	63,5	73,6	83,9	94,5	109	125	142	162	193
	Потребл. мощность (2)	кВт	15,6	17,7	21,5	24,1	26,8	30,3	36,7	40,6	46,7	55,5
Компрессоры	Количество	шт	2	2	2	2	2	3	3	3	4	4
	Фреоновые контуы	шт	1	1	1	1	1	1	1	1	2	2
	Ступени производительности	шт	2	2	2	2	2	3	3	3	4	4
Соединительные патрубки	Линия всасывания	Ø мм	1x35	1x35	1x35	1x35	1x35	1x42	1x42	1x42	2x35	2x35
	Жидкостная линия	Ø мм	1x22	1x22	1x22	1x22	1x22	1x28	1x28	1x28	2x22	2x22
Расп. статич. давл.	Стандартная версия	Па	165	147	120	120	105	115	135	135	190	105
	Версия ESP, высоконапорные вентиляторы.	Па	298	288	263	263	245	256	---	---	400	---
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	43	48	57	61	70	80	94	107	122	146
	Пусковой ток	A	166	169	180	193	237	204	227	275	255	313
Звуковое давление	Стандартная версия (3)	дБ(А)	70	70	70	70	71	73	74	74	75	76
	Стандартная версия, опция SL (3)	дБ(А)	68	68	68	68	69	71	72	72	73	74
	Версия ESP, высоконапорные вентиляторы. (3)	дБ(А)	71	71	71	71	72	74	---	---	76	---
	Версия ESP, высоконапорные вентиляторы c SL опцией. (3)	дБ(А)	69	69	69	69	70	72	---	---	74	---
Масса	Транспортный вес	кг	595	600	670	680	725	825	865	895	1080	1185
	Рабочий вес	кг	605	610	680	690	735	840	880	910	1105	1215
ГАБАРИТНЫЕ РАЗМЕРЫ
			51	61	71	81	91	101	111	131	152	172
L	STD/AP	мм	2350	2350	2350	2350	2350	2350	2350	2350	3550	3550
W	STD/AP	мм	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
H	STD/AP	мм	1705	1705	1705	1705	2005	2005	2005	2005	2005	2005

1 — Средняя температура испарения 5 °C, температура наружного воздуха 35 °C.
2 — Средняя температура конденсации 40 °C, температура наружного воздуха 7 °C по сухому/6 °C по влажному термометру.
3 —Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1)Масса тепловых насосов приведена в соответствующей технической документации.
