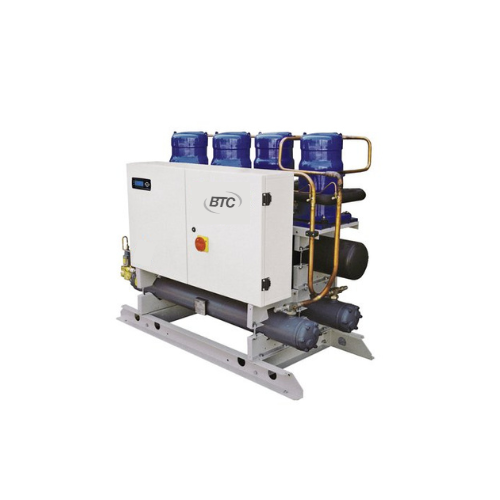

BTC CM W JWH 051÷172 S/K

ЧИЛЛЕРЫ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ КОНДЕНСАТОРА И ТЕПЛОВЫЕ НАСОСЫ СО СПИРАЛЬНЫМИ КОМПРЕССОРАМИ И КОЖУХОТРУБНЫМИ ТЕПЛООБМЕННИКАМИ


			51	61	71	81	91	101	111	131	152	172
Охлаждение	Холодопроиз-ть (1)	кВт	57	62,6	70,9	82,9	98,3	111	129	151	172	196
	Потребл. мощность (1)	кВт	13,2	14,3	16,4	18,9	22	25,7	28,2	33,1	38,2	44,1
	EER (1)		4,32	4,38	4,32	4,39	4,47	4,32	4,57	4,56	4,5	4,44
Охлаждение (EN 14511)	Холодопроиз-ть (1)	кВт	56,7	62,2	70,4	82,2	97,6	110	128	150	171	195
	Потребл. мощность (1)	кВт	13,7	14,9	17,2	19,9	23,1	26,9	29,4	34,5	39,7	45,7
	EER (1)		4,14	4,17	4,1	4,14	4,23	4,1	4,36	4,36	4,31	4,27
	SEER (2)		5,21	5,22	5,21	5,22	5,71	5,22	5,74	6,21	5,83	6,19
	Энергоэффективность (2)	%	200	201	200	201	220	201	222	240	225	240
Нагрев	Теплопроиз-ть (3)	кВт	74,6	80,3	91,7	106	122	139	158	182	208	238
	Потребл. мощность (3)	кВт	18,6	20	22,9	26	29,1	33,2	38	43,1	52,3	57,3
	COP		4,01	4,02	4	4,08	4,19	4,19	4,16	4,22	3,98	4,15
Нагрев (EN 14511)	Теплопроиз-ть (3)	кВт	75,1	80,9	92,5	106	123	140	159	183	210	239
	Потребл. мощность (3)	кВт	19,3	20,9	24	27,1	30,6	34,8	39,6	44,8	54,4	59,4
	COP (3)		3,89	3,88	3,86	3,92	4,03	4,03	4,02	4,08	3,85	4,03
	SCOP (4)		4,16	4,39	4,39	4,53	4,62	4,57	4,85	4,64	4,72	4,84
	Энергоэффективность (4)	%	158	168	168	173	177	175	186	178	181	186
Компрессоры	Количество	шт	2	2	2	2	2	3	3	3	4	4
	Фреоновые контуы	шт	1	1	1	1	1	1	1	1	2	2
	Ступени производительности	шт	2	2	2	2	2	3	3	3	4	4
Испаритель	Расход воды	л/с	2,72	2,99	3,39	3,96	4,7	5,3	6,16	7,21	8,22	9,36
	Падение давления	кПа	32	42	55	74	62	55	57	49	63	49
	Подсоед. по воде	"G	1 ½"	1 ½"	2"	2"	2"	2 ½"	2 ½"	3"	3"	3"
Конденсатор	Расход воды	л/с	3,35	3,67	4,17	4,86	5,75	6,53	7,51	8,8	10,04	11,47
	Падение давления	кПа	15	17	18	20	27	33	23	30	20	27
	Подсоед. по воде	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	33	39	43	49	60	64	73	90	98	120
	Пусковой ток	A	128	137	139	164	204	161	189	234	213	264
Агрегат с баком и насосом	Располагаемый напор	кПа	150	145	130	140	110	165	165	140	135	105
	Объем бака-накопителя	л	470	470	470	470	470	470	470	470	660	660
	Подсоед. по воде	"G	2"	2"	2"	2"	2"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Звуковое давление	Стандартная версия (5)	дБ(А)	59	59	61	60	62	62	63	65	65	65
	С опцией SL (5)	дБ(А)	56	56	58	57	58	59	60	62	62	62
	Сверхмалошумная версия SSL (5)	дБ(А)	54	54	56	56	57	57	59	60	60	60
Масса	Транспортный вес (6)	кг	465	470	478	488	504	590	606	657	840	856
	Рабочий вес (6)	кг	495	500	510	520	540	630	650	710	900	920
ГАБАРИТНЫЕ РАЗМЕРЫ
			51	61	71	81	91	101	111	131	152	172
L	STD/SSL	мм	2100	2100	2300	2100	2700	2400	2400	2400	2400	2600
W	STD/SSL	мм	830	830	830	830	830	830	830	830	830	830
H	STD/SSL	мм	1300	1300	1300	1300	1300	1300	1300	1300	1450	1450

1-Холодная вода 12/7 °C, температура воды на конденсаторе 30/35 °C.
2-Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
3-Горячая вода 40/45 °C, температура воды на испарителе 15/10°C.
4-Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
5-Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
6-Агрегат без бака-накопителя и насоса.
N.B. (1)Масса тепловых насосов и агрегатов сверхмалошумного исполнения (SSL) приведена в соответствующей технической документации.
