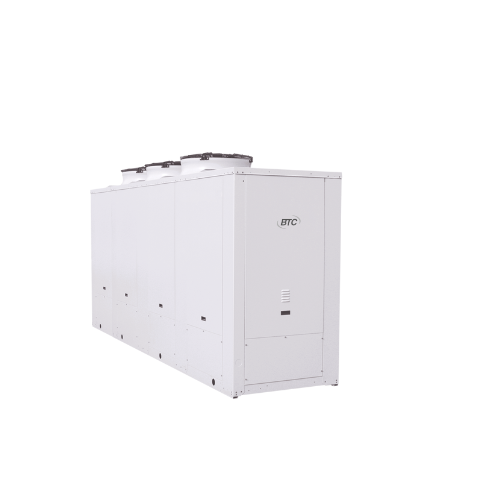

BTC CM A JWA 051÷172 S/K

ЧИЛЛЕРЫ И ТЕПЛОВЫЕ НАСОСЫ С ОСЕВЫМИ ВЕНТИЛЯТОРАМИ, СПИРАЛЬНЫМИ КОМПРЕССОРАМИ И КОЖУХОТРУБНЫМИ ТЕПЛООБМЕННИКАМИ.

			51	61	71	81	91	101	111	131	152	172
Охлаждение	Холодопроиз-ть (1)	кВт	49	55	62,4	73,3	84,3	95,2	109	129	149	179
	Потребл. мощность (1)	кВт	16,6	18,8	21,5	25,3	28,6	31,6	37,5	43,7	50,7	58,8
	EER (1)		2,95	2,93	2,9	2,9	2,95	3,01	2,91	2,95	2,94	3,04
Охлаждение (EN 14511)	Холодопроиз-ть (1)	кВт	48,8	54,7	62	72,8	83,9	94,7	108	128	148	178
	Потребл. мощность (1)	кВт	16,8	19,1	21,9	25,8	29	32,1	38,1	44,3	51,4	59,5
	EER (1)		2,9	2,86	2,83	2,82	2,89	2,95	2,83	2,89	2,88	2,99
	SEER (2)		3,95	3,97	3,91	3,92	3,98	3,98	3,86	3,98	4,01	4,02
	Энергоэффективность (2)	%	155	156	153	154	156	156	151	156	157	158
Нагрев	Теплопроиз-ть (3)	кВт	55,7	61,9	70,2	80,7	91,4	105	119	137	156	188
	Потребл. мощность (3)	кВт	17,8	19,6	22,8	25,7	29,1	33,4	38,1	44,2	51,1	61
	COP (3)		3,13	3,16	3,08	3,14	3,14	3,14	3,12	3,1	3,05	3,08
Нагрев (EN 14511)	Теплопроиз-ть (3)	кВт	56	62,2	70,7	81,3	91,9	106	120	138	157	189
	Потребл. мощность (3)	кВт	18	20	23,5	26,6	29,8	34,2	39,1	45,1	52,3	62,3
	COP (3)		3,11	3,11	3,01	3,06	3,08	3,1	3,07	3,06	3	3,03
	SCOP (4)		3,28	3,23	3,21	3,24	3,29	3,29	3,21	3,29	3,25	3,25
	Энергоэффективность (4)	%	128	126	125	127	129	129	125	129	127	127
	Класс энергоэффективности (5)		A+	A+	A+	A+	-	-	-	-	-	-
Компрессоры	Количество	шт	2	2	2	2	2	3	3	3	4	4
	Фреоновые контуы	шт	1	1	1	1	1	1	1	1	2	2
	Ступени производительности	шт	2	2	2	2	2	3	3	3	4	4
Испаритель	Расход воды	l/s	2,31	2,6	2,95	3,46	3,98	4,5	5,15	6,09	7,04	8,45
	Падение давления	кПа	22	29	50	55	40	39	45	36	43	38
	Подсоед. по воде	"G	1 ½"	1 ½"	2"	2"	2 ½"	2 ½"	2 ½"	3"	3"	3"
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	35	41	48	54	65	69	81	98	105	132
	Пусковой ток	A	130	140	144	169	209	166	197	242	221	276
Электрические характеристики (ST исполнение)	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	39	45	51	57	68	73	86	102	110	136
	Пусковой ток	A	133	143	148	173	212	170	201	246	226	280
Агрегат с баком и насосом	Располагаемый напор	кПа	160	150	125	110	140	180	170	170	150	140
	Объем бака-накопителя	л	470	470	470	470	470	470	470	470	660	660
	Подсоед. по воде	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Агрегат Исполнение ST	Расход воды	л/с	2,31	2,6	2,95	3,46	3,98	4,5	5,15	6,09	7,04	8,45
	Располагаемый напор	кПа	160	150	120	105	110	145	135	140	120	110
	Подсоед. по воде	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Доступное статическое давление вентилятора с опцией ECH	Стандартная версия	Па	90	80	100	100	100	80	95	75	60	60
	Стандартная версия	Па	85	85	75	75	70	50	70	60	60	---
	ST версия	Па	90	80	100	100	100	80	95	75	60	60
	Версии SSL/ST	Па	90	90	80	80	85	50	70	55	50	---
Звуковое давление	Исполнения STD ST (6)	дБ(А)	61	61	64	64	65	66	67	67	67	67
	С опцией SL (6)	дБ(А)	59	59	62	62	63	64	65	65	65	65
	Исполнения SSL SSL/ST (6)	дБ(А)	57	57	60	60	61	62	63	63	63	---
Масса	Транспортный вес (7)	кг	641	661	701	719	844	931	971	1112	1192	1428
	Рабочий вес (7)	кг	660	680	720	740	870	960	1000	1150	1230	1470
Веса (ST версия)	Транспортный вес	кг	655	675	715	735	860	950	990	1130	1210	1450
	Рабочий вес	кг	660	690	730	750	875	970	1010	1150	1230	1470
ГАБАРИТНЫЕ РАЗМЕРЫ
			51	61	71	81	91	101	111	131	152	172
L	STD-ST	мм	2350	2350	2350	2350	2350	2350	2350	2350	3550	3550
	SSL-SSL/ST	мм	2350	2350	2350	2350	2350	2350	3550	3550	3550	---
W	STD-SSL-ST-SSL/ST	мм	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
H	STD-SSL-ST-SSL/ST	мм	1920	1920	1920	1920	2220	2220	2220	2220	2220	2220

1-Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
2-Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
3-Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
4-Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
5-Сезонный класс энергоэффективности отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 811/2013.
6-Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
7-Агрегат без бака-накопителя и насоса.
N.B. (1)Масса тепловых насосов и агрегатов сверхмалошумного исполнения (SSL) приведена в соответствующей технической документации.
